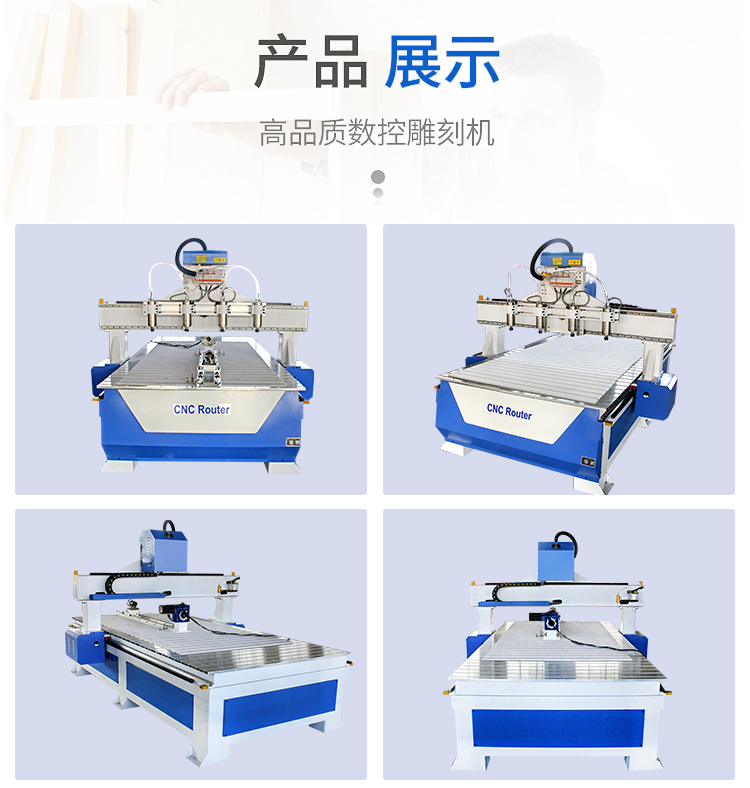

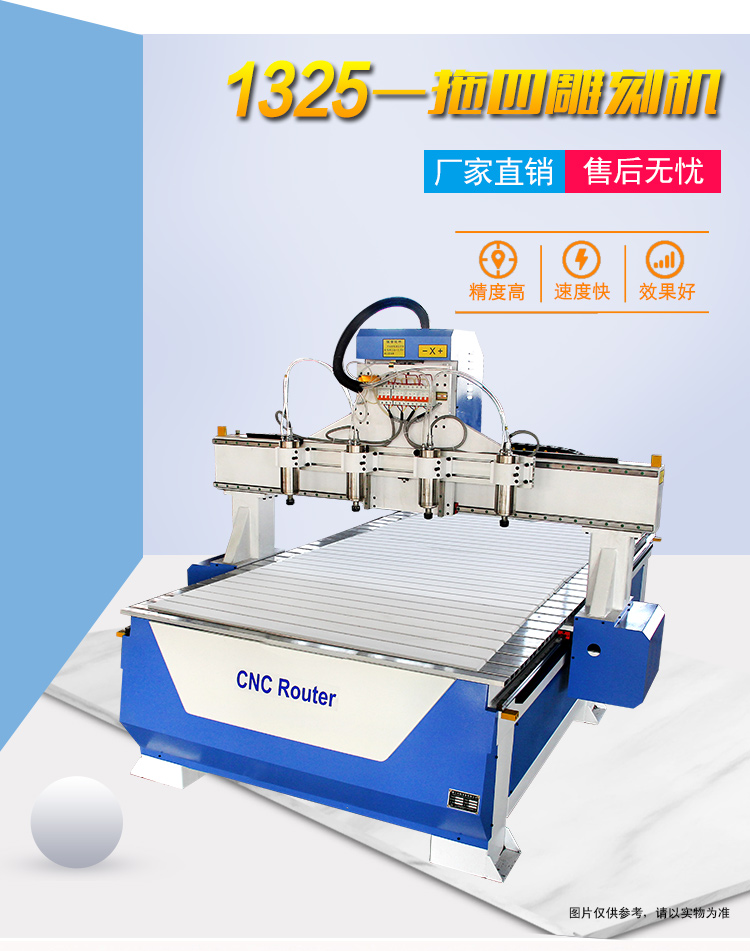

1325平面数控雕刻机(一拖四)

1325平面数控雕刻机(一拖四)(图1)

1325平面数控雕刻机(一拖四)(图2)

1325平面数控雕刻机(一拖四)(图3)

1325平面数控雕刻机(一拖四)(图4)

1325平面数控雕刻机(一拖四)(图5)

1325平面数控雕刻机(一拖四)(图6)

1325平面数控雕刻机(一拖四)(图7)

1325平面数控雕刻机(一拖四)(图8)

1325平面数控雕刻机(一拖四)(图9)

1325平面数控雕刻机(一拖四)(图10)

1325平面数控雕刻机(一拖四)(图11)

1325平面数控雕刻机(一拖四)(图12)

适用行业:木工家具行业,广告行业,钣金制品行业的批量加工

适用材料:有机玻璃,PVD板,KT板,木板,人工合成板材,亚克力,金属等材料

优点:

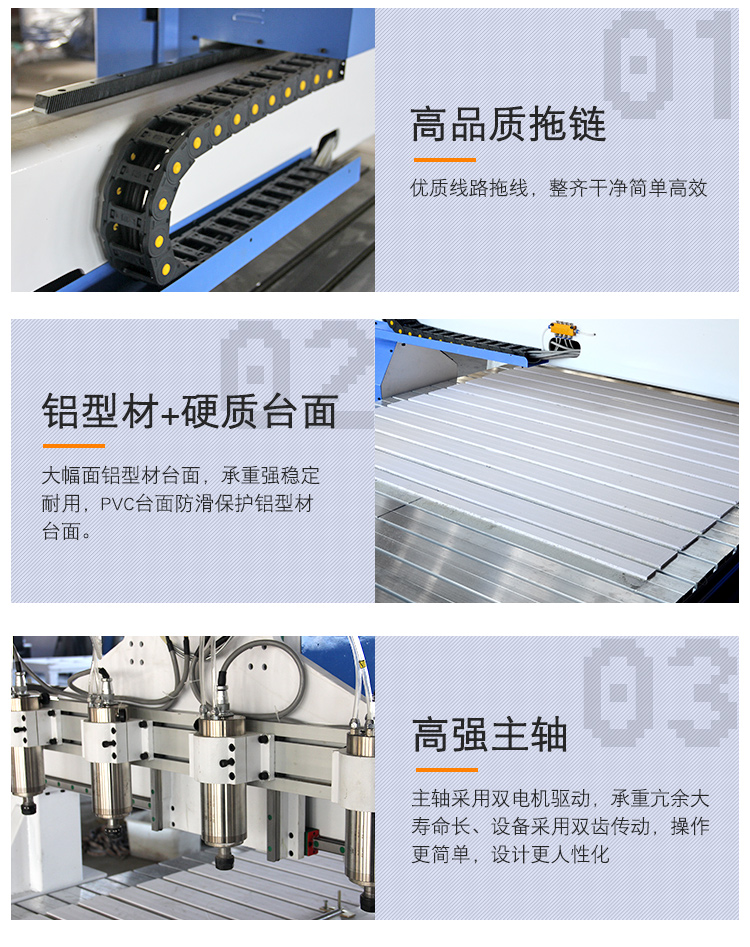

(1)采用大功率主轴点机高效率加工

(2)可兼容北京精雕/文泰/CAD/Type3/Artcam等多种软件

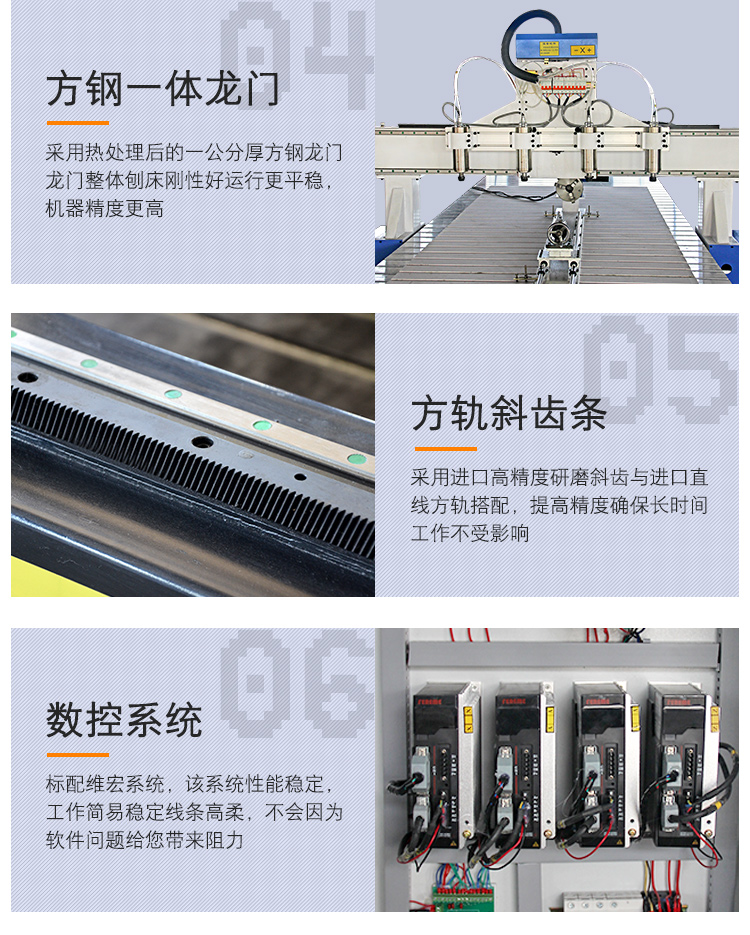

(3)床身、龙门采用钢结构无缝焊接,整机高温时效处理,钢性强,不变形。

(4)雕刻机Z轴后背式三角形结构安装技术,导轨三角形结构布局,大大减小Z轴产生的共振,提高导轨滑块的使用寿命,提高雕刻精度。

(5)多个主轴同时工作,雕刻效率大大提高。



1325平面数控雕刻机(一拖四)(图1)

1325平面数控雕刻机(一拖四)(图2)



产品名称

1325一拖四木材雕刻机

工作台面尺寸

1300*2500mm*200mm

重复定位精度

0.05mm/1000mm

台面/龙门结构

铝板T型槽台面+PVC,方钢龙门

床身

加厚加宽方管焊接床身  (带马蹄)

运行电机

步进电机(可选伺服/混合伺服)

主轴功率

水冷 功率2.2KW,3.0KW,5.5KW(可选)

主轴转速

6000-24000r/min

主轴间距

300mm(可选)

工作电压

220V 50hz/380V50hz

运行指令

G代码、F/S命令兼容

最大空行速度

15M--Min

传动方式

Z轴丝杠+方轨X轴齿条+方轨 Y轴齿条+方轨(Y轴双电机)

控制系统

维宏系统

变频器

南方安华变频器

方轨型号

20/25方轨(可选)

传动系统

方轨+斜齿条

Z轴传动系统

高精度滚珠丝杠

固定方式

压板

外形尺寸

约长3000mm2000mm1600mm

总重量

约700公斤

机身颜色

黑红/蓝白
